中国自动化领域的发展步伐日益加快，众多企业在研发自动化设备时，难免会面临技术选型难题。当涉及导轨系统设计时，究竟该选用交叉导轨还是直线导轨？当前直线导轨的市场需求显著高于交叉导轨，但业界也存在 “交叉导轨将取代直线导轨” 的观点。为明晰这一问题，以下从技术特性与应用场景展开全面解析：

一、导轨结构与工作原理

交叉导轨：单套组件包含 4 个轨道座、2 个轨道片及 8 个端面螺丝，通过交叉排列的圆柱滚子在精密磨削的 V 型滚道上往复运动，可承受多方向载荷，实现高精度、平稳的直线运动。

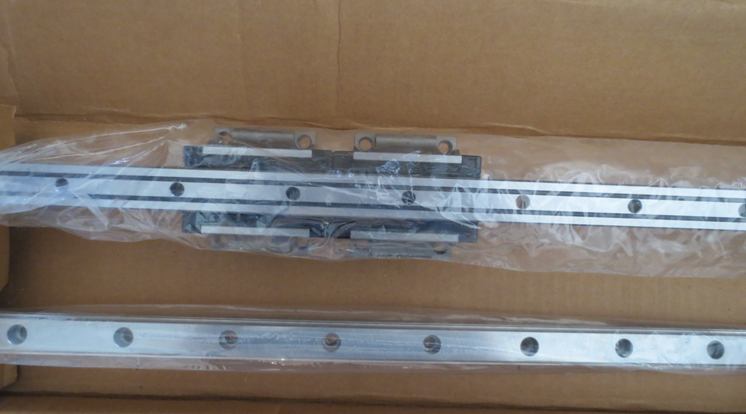

直线导轨：由单个滑块与导轨构成，核心功能为支撑和引导运动部件沿既定方向做往复直线运动。

二、性能对比与应用差异

安装与稳定性：交叉导轨采用双轨平行组合设计，安装高度更低，具备更强的倾覆力矩承载能力，设备运行时的稳定性显著优于直线导轨。

精度与行程限制：交叉导轨的往复直线运动精度远超直线导轨 SP 级，但有效行程受结构限制，无法像直线导轨那样灵活定制长度。

成本因素：由于一套交叉导轨需替代两套直线导轨，且国内生产厂商较少，整体成本高于直线导轨系统。

三、选型决策的关键维度

行程需求：长行程场景优先选择直线导轨，短行程高精度工况更适合交叉导轨。

精度标准：半导体设备等高精度领域推荐交叉导轨，普通自动化场景可选用直线导轨。

安装空间：空间受限场景中，交叉导轨的低高度设计更具优势。

成本预算：交叉导轨初期投入较高，需结合性价比综合评估。

四、行业现状与应用建议

尽管交叉导轨在精度和稳定性上表现突出，但其行程限制与成本因素决定了现阶段无法完全替代直线导轨。实际选型时，需根据设备的行程要求、精度标准、安装尺寸及预算成本综合考量，方能匹配最适宜的导轨解决方案。
